Vandagraph TEK-OX — профессиональный портативный анализатор, предназначенный для определения процентного содержания кислорода в дыхательных газовых смесях. Прибор разработан специально для эксплуатации в дайвинге и позволяет быстро проверить фактический состав газа в баллоне непосредственно перед погружением.
TEK-OX применяется при работе с Nitrox, кислородными и декомпрессионными смесями, а также позволяет контролировать содержание кислорода в Trimix. При этом прибор измеряет только кислородную составляющую смеси и не определяет процент гелия.
Для чего нужен кислородный анализатор
Фактическое содержание кислорода в заправленном баллоне может отличаться от заказанного или указанного на маркировке. Даже небольшое отклонение влияет на расчёт максимально допустимой глубины погружения, кислородной экспозиции и декомпрессионного плана.
С помощью Vandagraph TEK-OX дайвер может самостоятельно:
- проверить содержание кислорода в смеси после заправки баллона;
- подтвердить соответствие газа заказанной смеси Nitrox;
- рассчитать максимально допустимую рабочую глубину MOD;
- проверить кислородные и декомпрессионные смеси;
- контролировать кислородную составляющую Trimix;
- правильно промаркировать баллон перед погружением.
Анализ газовой смеси особенно важен в техническом дайвинге, при использовании найтрокса и при подготовке декомпрессионных баллонов. Проверять смесь рекомендуется непосредственно перед использованием каждого баллона, даже если он уже имеет маркировку заправочной станции.
Быстрое и понятное измерение
Большой жидкокристаллический дисплей хорошо читается при ярком освещении и отображает содержание кислорода с разрешением 0,1%. Время отклика до достижения 90% итогового показания составляет менее 10 секунд.

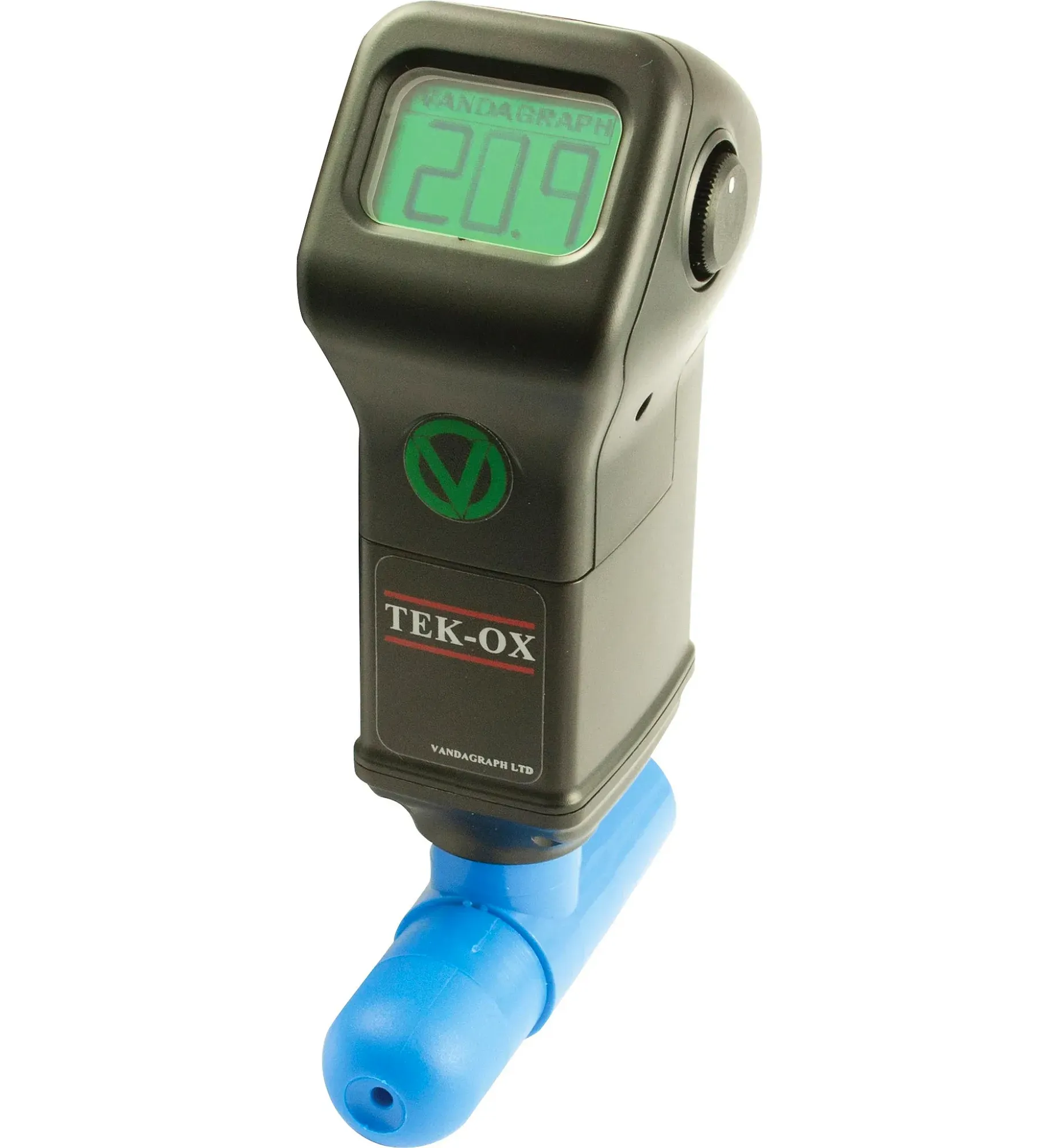

В комплект входит проточный адаптер Quick-Ox, который направляет пробу газа к кислородному сенсору. Это позволяет выполнять измерение контролируемо, без воздействия избыточного давления на чувствительный элемент.
Гальванический сенсор R-17VAN
В анализаторе используется сменный гальванический кислородный сенсор Vandagraph R-17VAN со встроенной температурной компенсацией. Диапазон измерения составляет от 0 до 100% кислорода, поэтому прибор подходит как для обычных смесей Nitrox, так и для высококислородных декомпрессионных газов.
Ожидаемый срок службы сенсора при хранении на воздухе составляет примерно 36–48 месяцев. Необходимо учитывать, что ресурс гальванического сенсора зависит от общего времени воздействия кислорода, а не от того, включён анализатор или выключен.
Калибровка перед измерением
Перед использованием прибор необходимо откалибровать. Для смесей с содержанием кислорода менее 50% обычно применяется калибровка по атмосферному воздуху на значение 20,9%. Перед анализом смесей с содержанием кислорода более 50% производитель рекомендует выполнять калибровку по чистому кислороду.
На результат измерения могут влиять атмосферное давление, высота над уровнем моря, температура, влажность и слишком интенсивная подача газа. Для получения корректных показаний необходимо соблюдать порядок калибровки и измерения, приведённый в инструкции.
Защищённая конструкция
Корпус TEK-OX имеет степень защиты IP65: герметизированная электронная часть защищена от пыли и водяных струй. Эргономичная форма позволяет удерживать прибор и выполнять измерение одной рукой. Анализатор рассчитан на работу в условиях дайв-центра, на борту судна и непосредственно у места заправки баллонов.

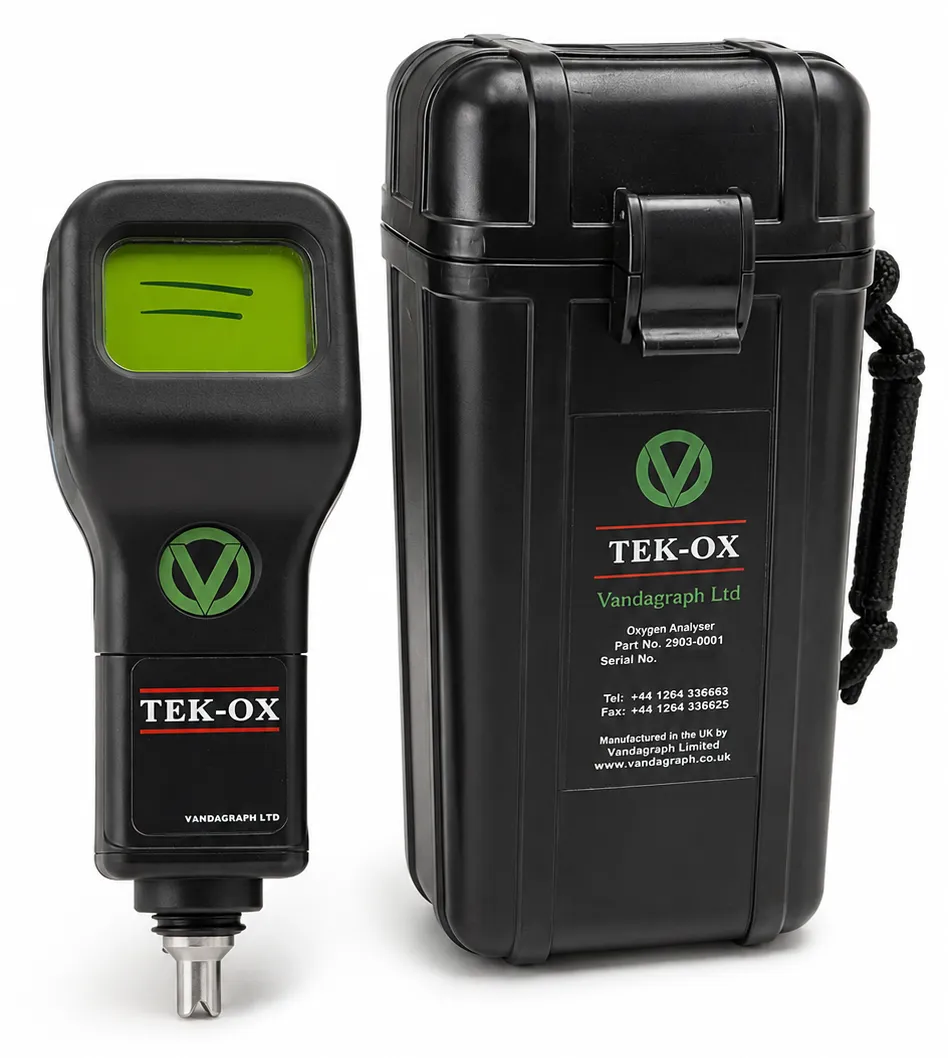

Для хранения и перевозки предусмотрен отдельный жёсткий защитный бокс. Следует учитывать, что IP65 не означает возможность погружения самого анализатора в воду.
Технические характеристики
- диапазон измерения: 0–100% O₂;
- разрешение дисплея: 0,1%;
- заявленная точность: ±1% полной шкалы;
- время отклика: менее 10 секунд до 90% итогового показания;
- тип сенсора: гальванический Vandagraph R-17VAN;
- ожидаемый ресурс сенсора на воздухе: 36–48 месяцев;
- питание: 2 батареи AA/LR6 1,5 В;
- типичный срок работы батарей: около 12 месяцев;
- рабочая температура: от 0 до +40 °C;
- температура хранения: от 0 до +50 °C;
- рекомендуемая температура хранения: от +10 до +30 °C;
- степень защиты: IP65;
- размеры: 120 × 60 × 35 мм;
- вес с сенсором и батареями: 198 г.

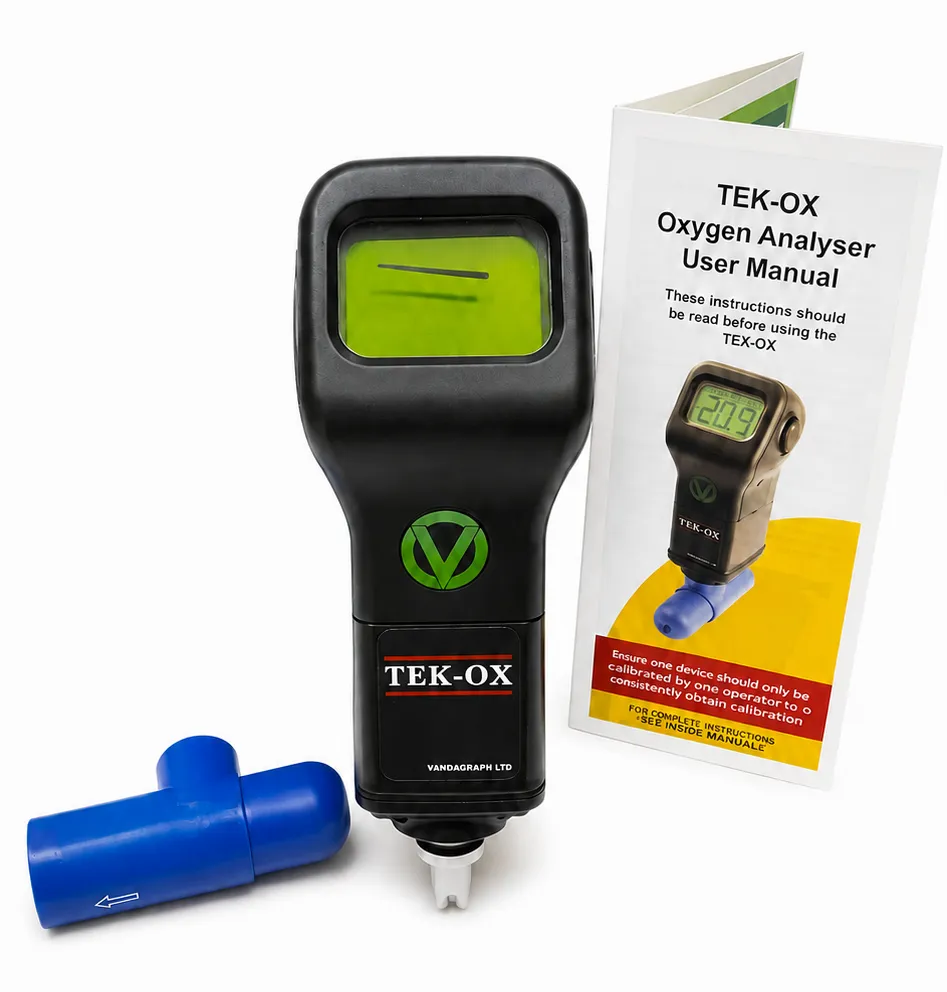

Комплектация
- кислородный анализатор Vandagraph TEK-OX;
- гальванический сенсор R-17VAN;
- адаптер для отбора газа Quick-Ox;
- 2 батареи AA;
- жёсткий защитный бокс;
- инструкция по эксплуатации.
Vandagraph TEK-OX — надёжный рабочий инструмент для дайверов, инструкторов, технических дайверов, газовых блендеров и дайв-центров. Он позволяет убедиться в составе дыхательной смеси до погружения и использовать полученное значение при планировании глубины и кислородной экспозиции.
